Nstel Inc. Products

K2전차 검사장비

Nstel Inc. Products
Click
  • 전력관리 검사장비
  • 제어장치 3종 검사장비
  • 현수 검사장비
  • 장전장치 검사장비
  • 전장품 자동 검사장비
  • 동력식 포탑스탠드 (통합제어/전원공급기)
  • 동력식 포탑스탠드 (에너지저장기)
  • 장전시스템 점검장비
  • 구동시스템 점검장비
  • 휴대용 현수 검사장비
  • 리졸버 테스터
01 - 04 K2
  • 전력관리 검사장비
  • 제어장치 3종 검사장비
  • 현수 검사장비
  • 장전장치 검사장비
  • 전장품 자동 검사장비
  • 동력식 포탑스탠드
  • 장전시스템 점검장비
  • 구동시스템 점검장비
  • 휴대용 현수 검사장비
  • 리졸버 테스터

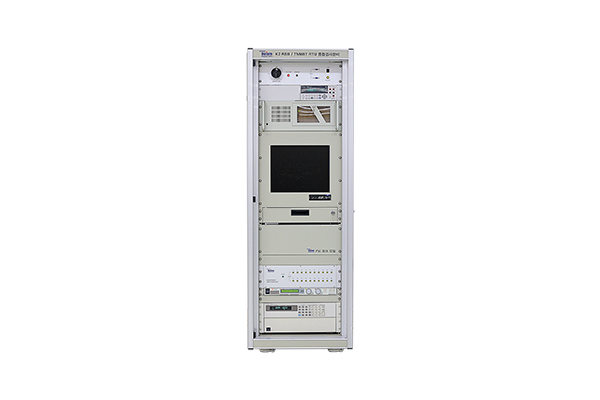

  • 전력관리 검사장비

    주요 기능
    • 전력관리 제어장치의 성능 및 기능을 시험하는 검사장비
    주요 특징
    • 전원공급기
    • 전자부하기
    • 전원 스위칭 유닛
    • 디지털멀티미터
    • PXI 제어 모듈 및 터미널 블럭
    • 운용컴퓨터 및 모니터
    • 검사결과 출력용 프린터
    • LabVIEW 소프트웨어를 활용한 시험기능 구현

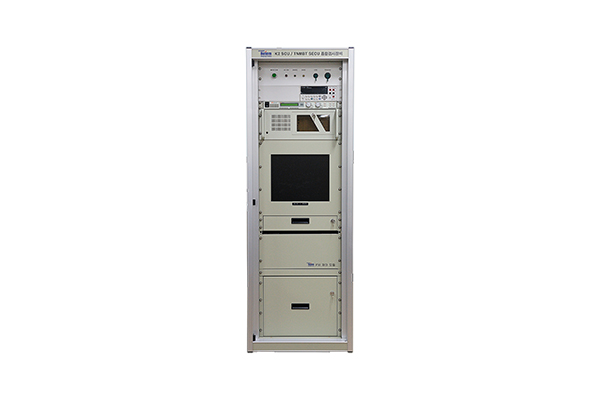

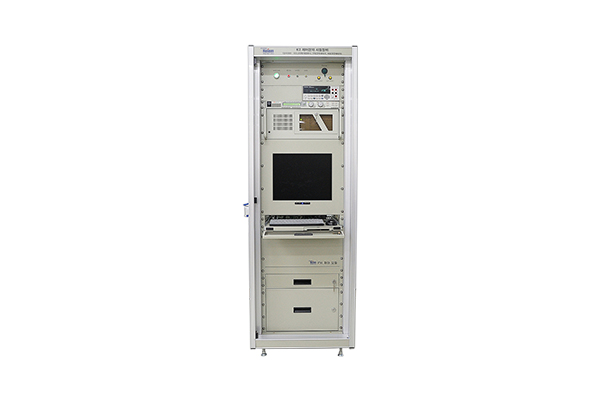

  • 제어장치 3종 검사장비

    주요 기능
    • K2 전차의 주요 제어장치인 구동 제어장치, 장전 제어장치, 유도교란 제어장치의 성능을 시험하는 검사장비
    주요 특징
    • 전원공급기
    • 디지털멀티미터
    • PXI 제어 모듈 및 터미널 블록
    • 특수 시험 신호 모사용 시험 보드 2종
    • 운용컴퓨터 및 모니터
    • 검사결과 출력용 프린터LabVIEW 소프트웨어를 활용한 시험기능 구현

  • 현수 검사장비

    주요 기능
    • K2 전차의 제어장치 중 현수 제어장치의 성능을 시험하는 검사장비
    주요 특징
    • 전원공급기, 디지털멀티미터
    • PXI 제어 모듈 및 터미널 블록
    • 특수 시험 신호 모사용 시험 보드 1종
    • 운용컴퓨터 및 모니터, 검사결과 출력용 프린터
    • VRVT 센서 모듈
    • LabVIEW 소프트웨어를 활용한 시험기능 구현

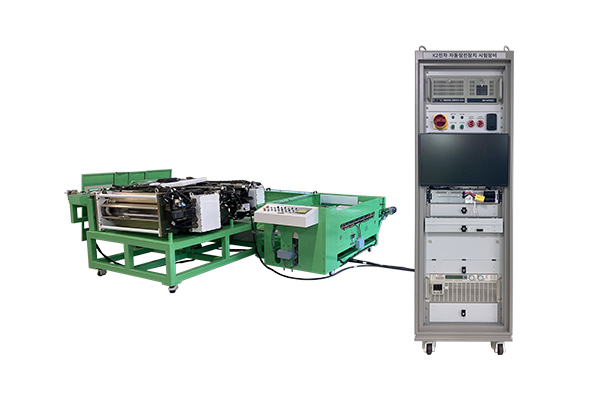

  • 장전장치 검사장비

    주요 기능
    • K2 전차의 장전장치 부체계에 대한 성능을 시험하는 검사장비
    • 선상 탄통의 탄 적재, 적재된 탄 인식 및 식별, 자동장전, 탄통의 탄약 제거등 기능 검사
    • 탄 장전 및 회수를 위한 이송 시스템 구성
    주요 특징
    • 시스템 제어부 및 탄 자동 이송 및 장전을 위한 탄 이송장치로 구성
    • 시스템제어부
      - 운용컴퓨터 및 내장형 통신 카드,
      - UPS 및 전원공급기, 디지털멀티미터, PXI 제어 모듈, 터미널 블록
      - LabVIEW 소프트웨어를 활용한 시험기능 구현
    • 탄 이송장치
      - 1차 이송, 2차 이송, 후방이송 컨베이어, 제어박스, 전장박스 및 시험용 모의탄
      - 시스템 제어부와 별도의 PLC 제어

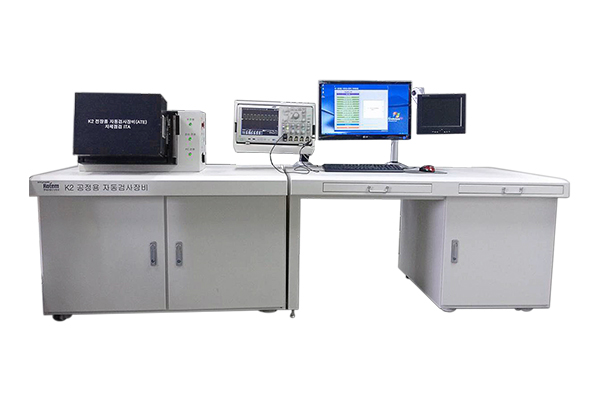

  • 전장품 자동 검사장비

    주요 기능
    • K2 전차 내 20종의 전장품에 대한 LRU/SRU 단위의 성능검사를 자동 수행하는 검사장비
    • 공통으로 사용되는 검사장비 본체와 LRU/SRU 별로 별도로 구성되어 있는 ITA 및 시험프로그램(TPS)로 구성
    주요 특징
    • K2 전차용 20종의 LRU, 26종의 SRU에 대한 검사 기능 구현
    • VPC사의 Receiver 및 ITA를 활용한 전장품별 별도의 시험 환경 구축
    • LabVIEW 소프트웨어를 활용한 시험기능 구현
    • 검사장비의 구성
      ✓ 검사장비 본체
      ✓ 19종의 ITA
      ✓ 85종의 케이블
      ✓ 300개의 시험프로그램(TPS)

  • 동력식 포탑스탠드

    주요 기능
    • K2전차 정비 시 분리된 포탑을 안전하게 거치 및 고정하고, 포탑 자체의 기본 성능을 확인/점검이 가능한 시험장비
    • 포탑 거치 및 고정, 포탑 구성품(전기장치) 작동 점검 및 포탑 구동 점검 등의 시험기능 가능
    • 대용량 전원공급, 역기전력 흡수, 시험 이력관리, 작동경보 등의 부가 기능 내장
    • 통합제어/전원공급기, 에너지저장기, 포탑 스탠드 구조물 등으로 구성
    주요 특징

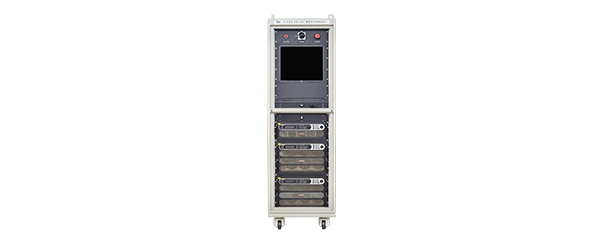

    • 통합제어/전원공급기
      ✓ 19”표준랙 구성
      ✓ NI 제어모듈 및 PXI 샤시 구성
          · Discrete I/O
          · CAN 2.0A,B 통신
          · MIL-STD-1553B 통신
      ✓ NI LabVIEW 기반 운용 프로그램
      ✓ 전원공급 : 24VDC/660A, 260VDC/150A

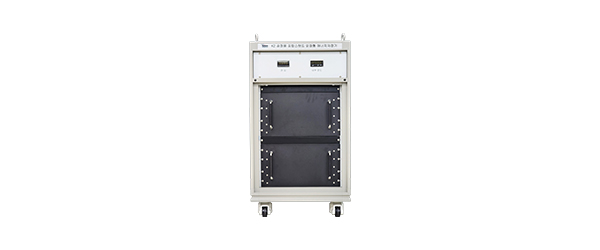

    • 에너지저장기
      ✓ 19” 하프랙 구성
      ✓ 0.5F 이상의 대용량 커패시터 모듈 및 방전저항 모듈 구성
      ✓ 내부 온도 감시 및 차단 기능
    • 포탑 스탠드 구조물
      ✓ 형상 : 3,800 x 3,800 x 1,430 mm, 중량 4,500Kg 이하
      ✓ 슬립링 상하 조절
      ✓ 운반, 취급이 용이한 분리형 구조

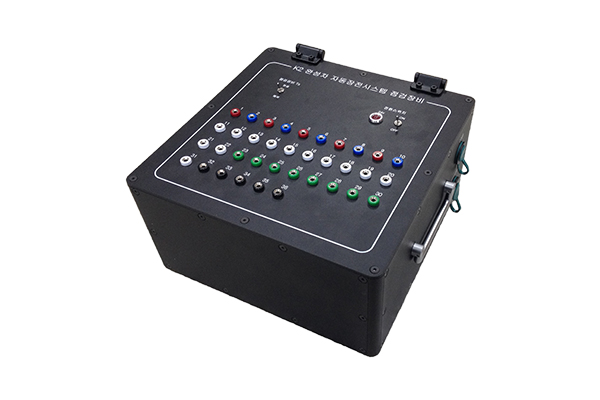

  • 장전시스템 점검장비

    주요 기능
    • K2 전차 장전 제어장치의 TJ 커넥터를 이용한 RS-232, RS-422, CAN, Ethernet 통신 제어 및 모니터링으로 자동장전시스템의 각종 상태를 점검하는 점검장비
    • 모니터링 모드와 사격통제 모드의 2가지 운용 모드 제공
    주요 특징
    • 각종 통신 Adaptor를 통한 통신 모니터링 및 통신 Raw 데이타 저장 기능
    • 주요 신호 점검용 포트 제공
    • LabVIEW 기반 운용 소프트웨어 구현
    • 점검장비의 구성
      ✓ 점검장비 본체
      ✓ 운용 노트북
      ✓ 시험 케이블 1 set

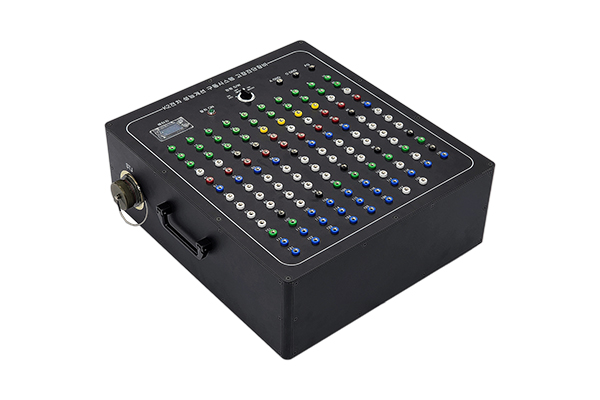

  • 구동시스템 점검장비

    주요 기능
    • K2 전차 양산 공정 지원을 위한 구동시스템의 디지털/아날로그 신호 분석 및 사전 정의된 기준값에 따른 이상유무 판단용 고장진단장비
    • 구동 제어장치의 TJ 커넥터를 이용한 신호 추출 및 진단 기능, 각 신호에 대한 Raw 데이터 저장 기능 제공
    주요 특징
    • NI DAQ 카드를 활용한 아날로그 신호 분석 기능 구현
    • 통신 및 신호 점검을 위한 Test 포트 지원
    • 현장 단독 운용을 위한 배터리 내장
    • LabVIEW 기반 운용 소프트웨어 구현
    • 고장진단장비의 구성
      ✓ 진단장비 본체
      ✓ 운용 노트북
      ✓ 전원 어답터
      ✓ 시험 케이블 1 set

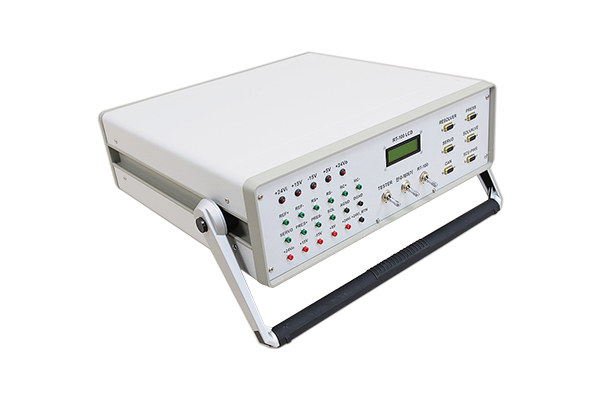

  • 휴대용 현수 검사장비

    주요 기능
    • K2 전차 현수 제어장치의 성능 검사 기능과 리졸버센서, 압력센서, 서보밸브, 솔레노이드밸브 등 각종 센서/밸브들의 상태 모니터링/데이터 저장 기능을 제공하는 휴대용 검사장비
    • 성능검사 모드와 모니터링 모드의 2가지 운용 모드 제공
    주요 특징
    • 내부의 NI Card와 시험보드를 활용한 성능검사 기능, Ethernet 통신을 이용한 상태 모니터링/ Raw 데이터 저장 기능
    • 각종 센서/밸브 신호 점검용 포트 제공
    • LabVIEW 기반 운용 소프트웨어 구현
    • 검사장비의 구성
      ✓ 검사장비 본체
      ✓ 운용 노트북
      ✓ 시험 케이블 1 set

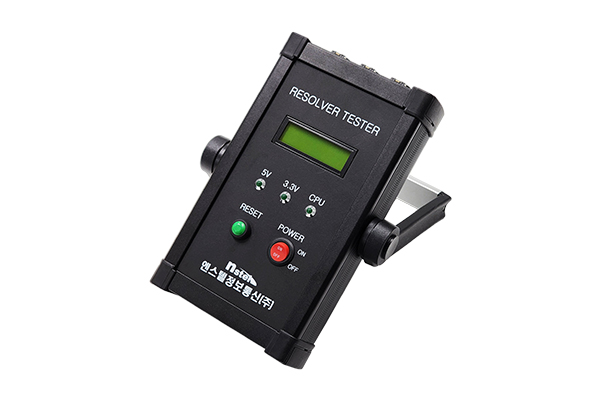

  • 리졸버 테스터

    주요 기능
    • K2 전차 현수 제어장치에 사용되는 리졸버 센서의 현장 설치 및 상태 점검 시 사용하는 휴대용 검사장비
    • 리졸버 센서의 각도 변화를 감지하고 이를 실시간으로 LCD 화면에 전시하여 센서의 설치/점검 등 양산 공정 지원
    주요 특징
    • 신호 컨디셔닝 보드를 활용한 리졸버 센서 정합 기능 구현
    • LCD 창을 활용한 단독 운용 및 RS-232 통신을 이용한 PC 연동 가능
    • 부트로더 기반 운용 소프트웨어 구현
    • 리졸버 테스터의 구성
      ✓ 검사장비 본체
      ✓ 전원 어댑터
      ✓ 시험 케이블 1 set
